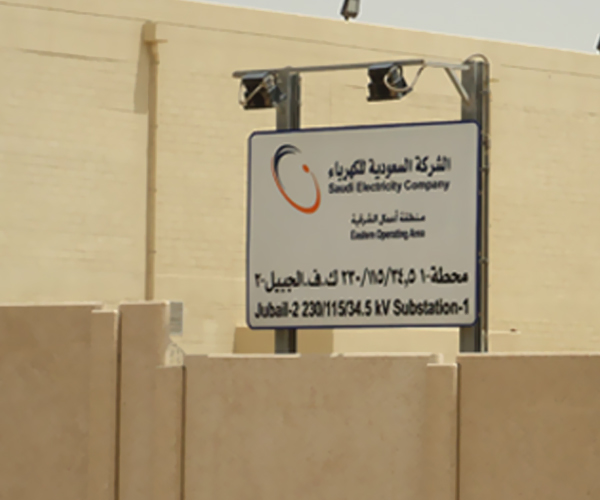

محطة تحويل الجبيل
محطة تحويل الجبيل

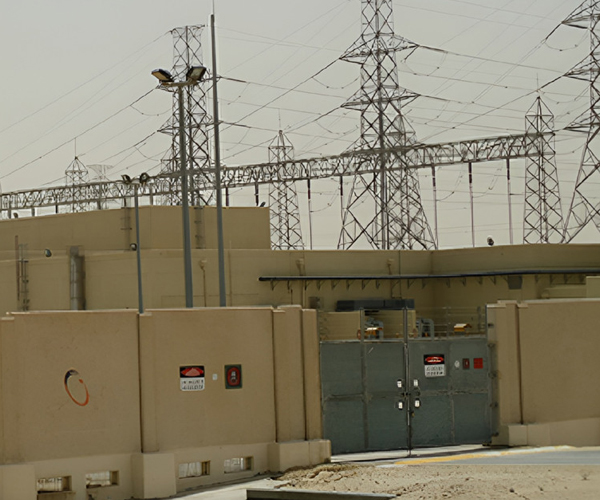

إنشاء محطات تحويل بجهد 230 كيلوفولت و115 كيلوفولت، ومباني مفاتيح معزولة بالغاز (GIS)، ومبنى مفاتيح بجهد 34.5 كيلوفولت، ومبنى التحكم، بالإضافة إلى تنفيذ كافة الأعمال المدنية والميكانيكية وأعمال أنظمة الطاقة منخفضة الجهد وأعمال تطوير الموقع.
الميزات الرئيسية للمشروع
إنشاء محطة فرعية في منطقة "الجبيل-2"، بما في ذلك تطوير ساحة بمساحة 50,000 متر مربع، وأعمال تهيئة الموقع، والردم (بمتوسط عمق 3 أمتار)، وأعمال السفلتة وتخطيط المسارات.

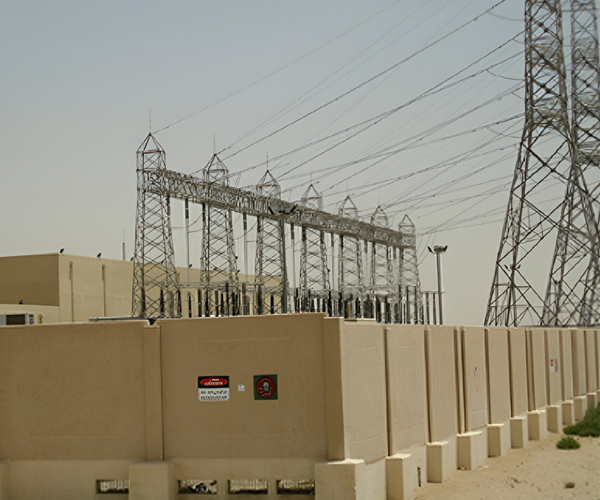

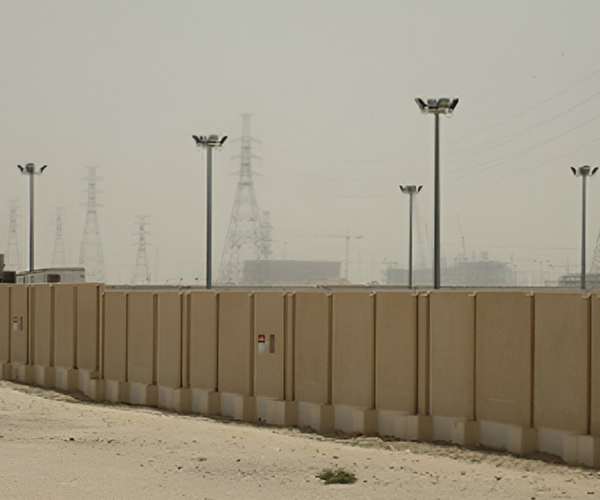

تركيب جدران حدودية مسبقة الصب فوق الجدران الاستنادية بطول إجمالي يبلغ حوالي 900 متر طولي.
إنشاء مبنى التحكم، ومباني المفاتيح المعزولة بالغاز (GIS) بجهد 230 كيلوفولت و115 كيلوفولت، ومباني مفاتيح التوزيع بجهد 34.5 كيلوفولت، وغرفة الحراسة؛ ويشمل ذلك -على سبيل المثال لا الحصر- كافة الأعمال المدنية والمعمارية والكهربائية والميكانيكية للطابق السفلي والطابق الأرضي.
إنشاء مسارات الكابلات (Duct banks) وخنادق الكابلات للجهد المتوسط والمنخفض، وقواعد محولات الطاقة، وقواعد محولات الخدمات الداخلية للمحطة، وقواعد وحدات تكييف الهواء (AACU)، وغيرها.

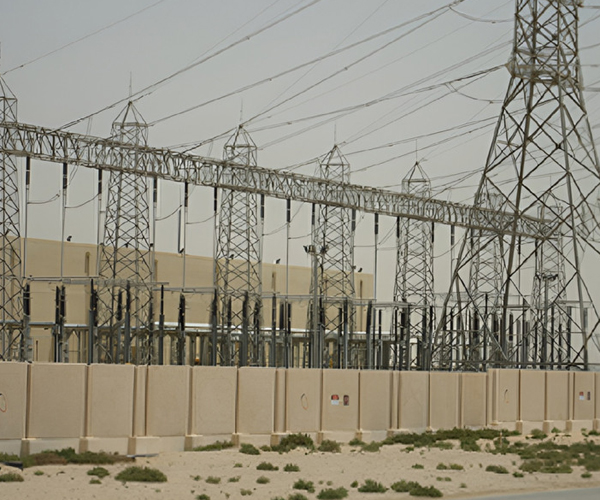

إنشاء غرف التفتيش (Manholes) وغرف الوصول (Hand holes)، والجدران الجانبية (Wing walls)، والجدران العازلة للحريق، وخزان الصرف الصحي (Septic tank)، وحفر التصريف (Seepage pits)، وقواعد الهياكل المعدنية الحاملة (Gantry) مع أعمال الركائز (Piling)، وقواعد مانعات الصواعق ومجاري القضبان الموصلة (Bus ducts) وغيرها، بالإضافة إلى أعمدة الإنارة وأبراج الحماية من الصواعق.
تنفيذ أنظمة مياه الشرب، وأنظمة تصريف المياه، وأعمال السباكة الداخلية لدورات المياه وغرف البطاريات.
يُعد هذا المشروع واحداً من أوائل مشاريع المحطات الفرعية التي تضمنت مبنى تحكم بفتحة (Span) عرضها 24 متراً، حيث تم استخدام حل الألواح الخرسانية مسبقة الصب من نوع "Double Tee" وتركيبها بالكامل في غضون 24 ساعة.
